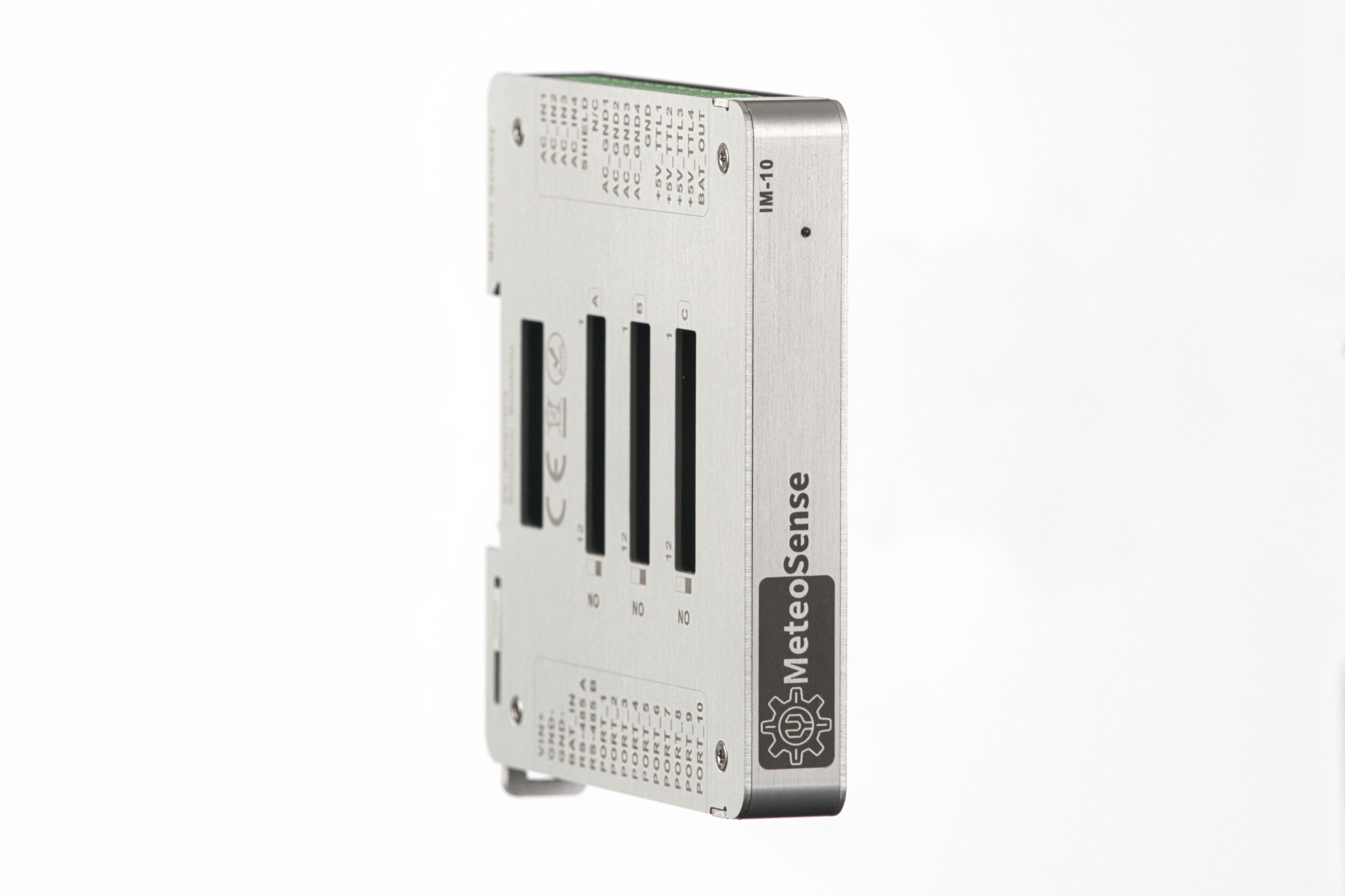

Die zentrale Schnittstelle für Sensoren und Datenerfassung

Das IM-10 wurde entwickelt, um die Integration unterschiedlichster Sensoren in Mess-, Umwelt- und Automatisierungssysteme zu vereinfachen. Mit zehn frei konfigurierbaren Bias-Ports, integrierter RS-485-Unterstützung, Batteriespannungsüberwachung und vier AC-Signalwandlern vereint das Modul zahlreiche Funktionen in einem kompakten Hutschienengerät.

Durch seine hohe Flexibilität eignet sich das IM-10 sowohl für Wetterstationen als auch für industrielle Mess- und Überwachungssysteme.

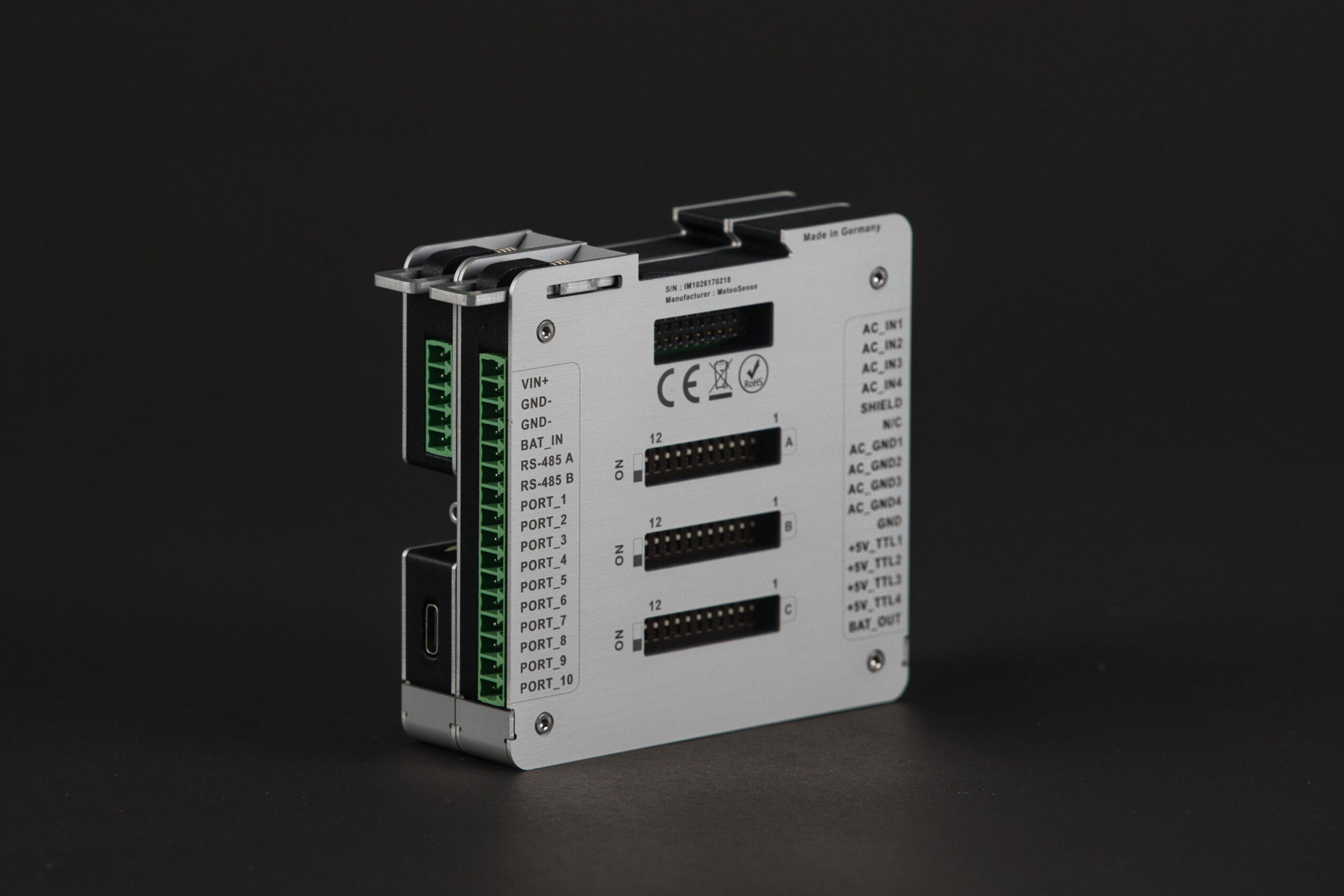

Zehn frei konfigurierbare Sensoranschlüsse

Das Herzstück des IM-10 bilden zehn universelle Bias-Ports. Jeder Anschluss kann individuell über DIP-Schalter konfiguriert werden und ermöglicht die direkte Anpassung an unterschiedliche Sensortypen.

Verfügbare Signalvorspannungen:

• 1 mA Pull-Up
• 10 mA Pull-Up
• 10 kΩ Pull-Down

Dadurch können Regenmesser, Windsensoren, Kontaktsensoren und zahlreiche weitere Signalgeber ohne zusätzliche externe Beschaltung angeschlossen werden.

Integrierte RS-485-Busunterstützung

Für den professionellen Einsatz in verteilten Messsystemen verfügt das IM-10 über eine integrierte RS-485-Schnittstelle mit zuschaltbarer Bus-Terminierung und Biasing.

Vorteile:

• Zuschaltbarer 120-Ω-Abschlusswiderstand
• Integrierte Bus-Bias-Widerstände
• Verbesserte Signalqualität auf langen Leitungen
• Zuverlässige Kommunikation auch in industrieller Umgebung

Dies ermöglicht eine stabile und störungsfreie Datenübertragung über große Entfernungen.

AC-Signalwandler für Windsensoren

Viele klassische Windsensoren liefern Wechselspannungssignale. Das IM-10 verfügt deshalb über vier integrierte AC-Signalwandler, welche diese Signale in saubere TTL-Impulse umwandeln.

Eigenschaften:

• Eingangsspannungen von 100 mV bis 120 Vpp
• Frequenzbereich von 0 bis 600 Hz
• 5-V-TTL-Ausgänge
• Optimiert für Windgeschwindigkeitssensoren
• Integrierter Überspannungs- und Blitzschutz

Damit lassen sich auch ältere Sensorsysteme problemlos in moderne Datenerfassungen integrieren.

Batteriespannung jederzeit im Blick

Das integrierte Batteriemonitoring ermöglicht die Überwachung von:

• 6-V-Systemen
• 12-V-Systemen
• 24-V-Systemen

Die gemessene Spannung wird automatisch auf ein für Datenlogger geeignetes Analogsignal skaliert. Dadurch kann der Ladezustand von Akkus und Solarsystemen kontinuierlich überwacht werden.

Modular erweiterbar – weniger Verdrahtung, mehr Flexibilität

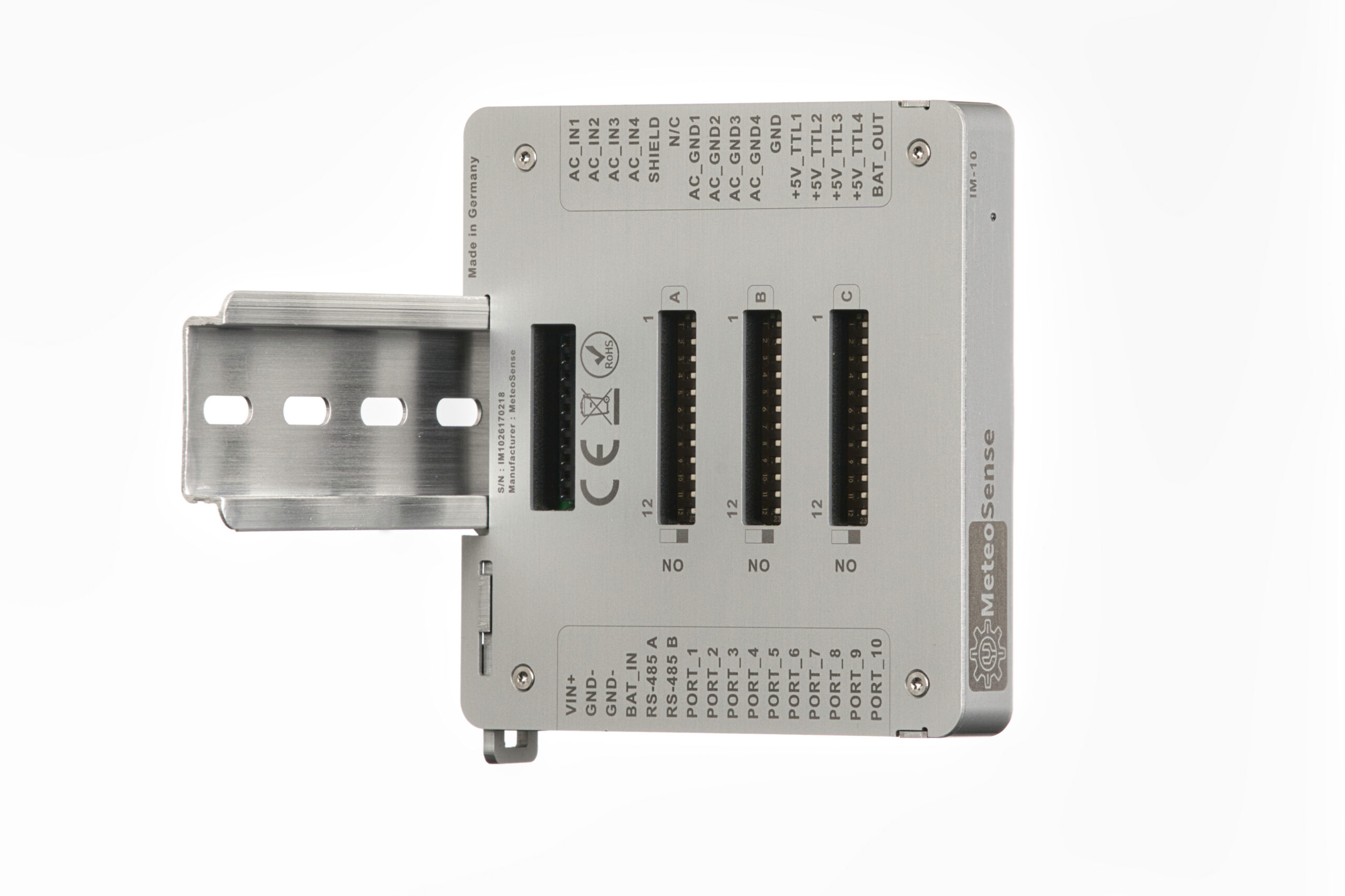

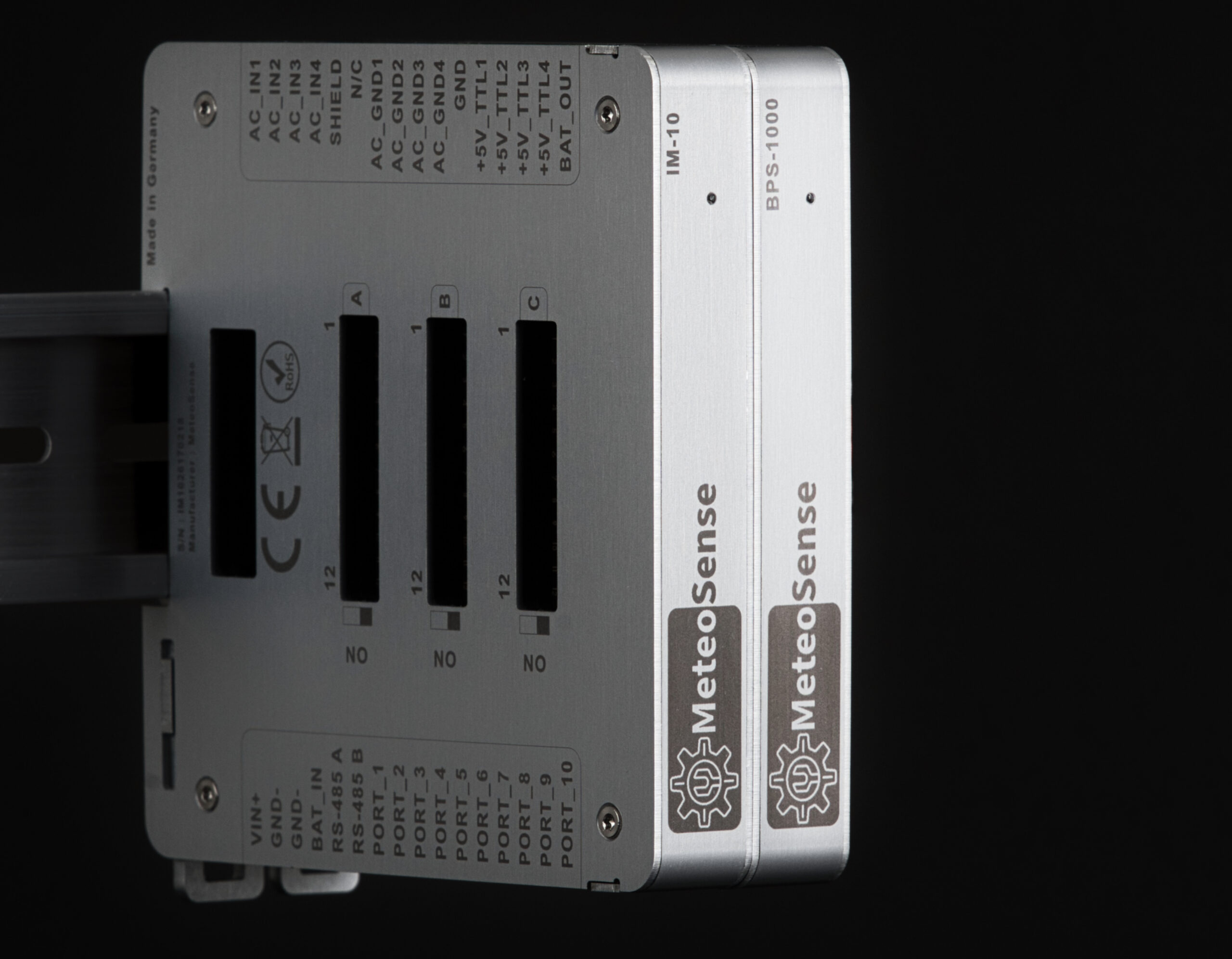

Das IM-10 ist Teil des modularen MeteoSense-Hutschienensystems und wurde für eine einfache und skalierbare Systemerweiterung entwickelt. Mehrere Module können direkt nebeneinander auf der DIN-Hutschiene montiert und über interne Steckverbinder miteinander verbunden werden.

Dadurch entfällt ein großer Teil der sonst notwendigen Einzelverdrahtung. Versorgungsspannungen und Signale können effizient zwischen den Modulen verteilt werden, wodurch Installationsaufwand, Fehlerquellen und Platzbedarf deutlich reduziert werden.

Egal ob zusätzliche Sensoranschlüsse, weitere Schnittstellen oder neue Messfunktionen benötigt werden – das System wächst einfach mit Ihren Anforderungen.

Vorteile des modularen Aufbaus

• Schnelle Erweiterung ohne aufwendige Neuverkabelung
• Deutlich reduzierter Verdrahtungsaufwand
• Platzsparende Installation auf der DIN-Hutschiene
• Sauberer und übersichtlicher Schaltschrankaufbau
• Höhere Zuverlässigkeit durch weniger Steck- und Klemmverbindungen
• Ideal für modulare Wetterstationen und Messsysteme
• Zukunftssicher durch flexible Erweiterbarkeit

Mit dem modularen Systemkonzept lassen sich individuelle Mess- und Automatisierungslösungen einfach realisieren – von der kompakten Einzelanwendung bis hin zu komplexen, vernetzten Sensorsystemen.

Entwickelt für den Feldeinsatz

Das IM-10 wurde speziell für anspruchsvolle Umgebungen entwickelt und bietet umfangreiche Schutzfunktionen:

• ESD-Schutz bis 30 kV
• 5-kA-Gasableiter an jedem AC-Eingang
• 600-W-Überspannungsschutz pro Kanal
• Verpolungsschutz
• Überstromschutz
• Temperaturschutz

Diese Schutzmaßnahmen gewährleisten einen zuverlässigen Betrieb auch unter schwierigen Umweltbedingungen.

Ihre Vorteile

• Ideal für Wetterstationen, Umweltmesstechnik und industrielle Anwendungen
• 10 frei konfigurierbare Sensorports
• Integrierte RS-485-Biasing- und Terminierungsfunktion
• Vier AC-Signalwandler für Windsensoren
• Batteriemonitoring für 6 V, 12 V und 24 V Systeme
• Umfangreiche Schutzschaltungen
• Kompakte Bauform für die DIN-Hutschiene
• Schnelle Installation durch modulares Systemkonzept
